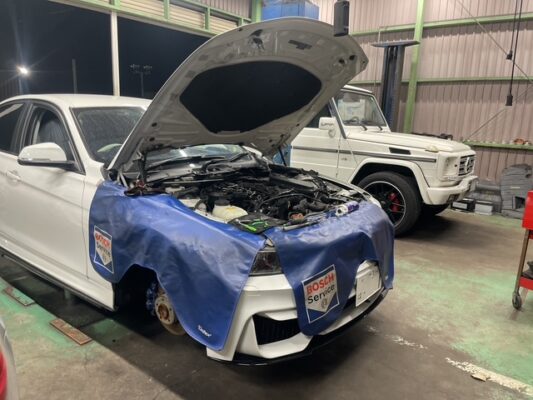

入庫時の走行距離、100566km。
事前のご相談で、作業内容は決定しておりましたが、着手が遅れご迷惑をおかけしました。
↑ヘッドカバーガスケットより、オイル漏れのためガスケット交換作業です。

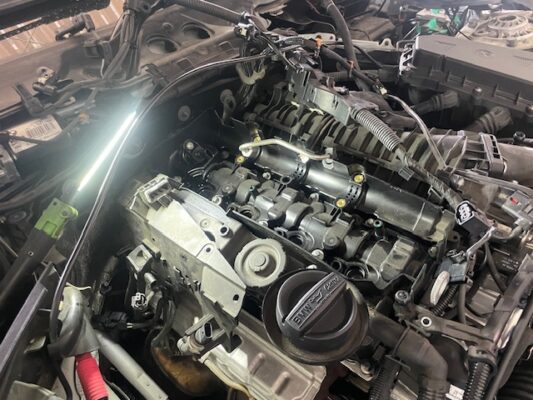

↑インジェクターや、レールも外さないと交換できません。

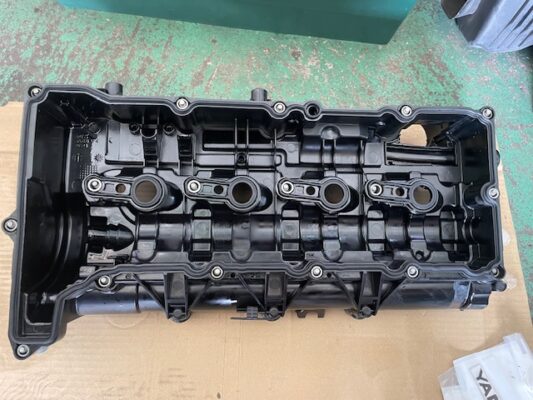

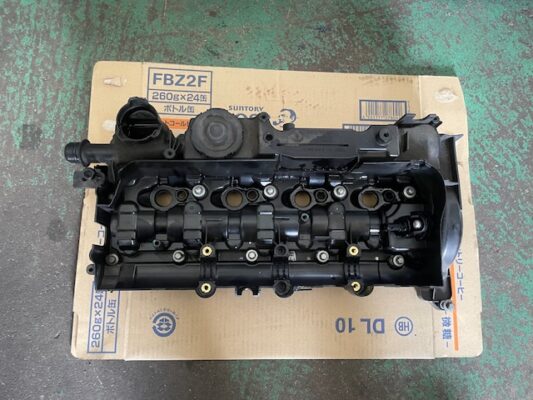

↑外したヘッドカバーです。

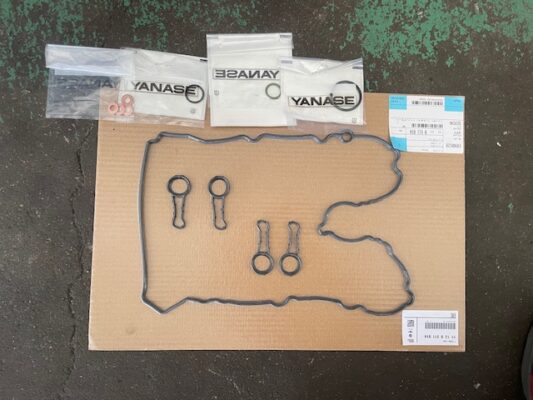

↑新しいガスケットに交換します。 （純正品）
↑新しいガスケットを取り付け。

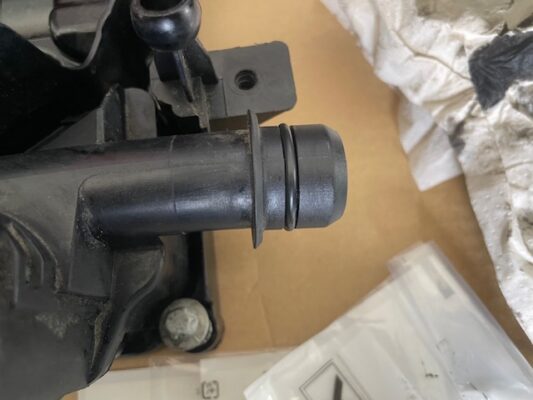

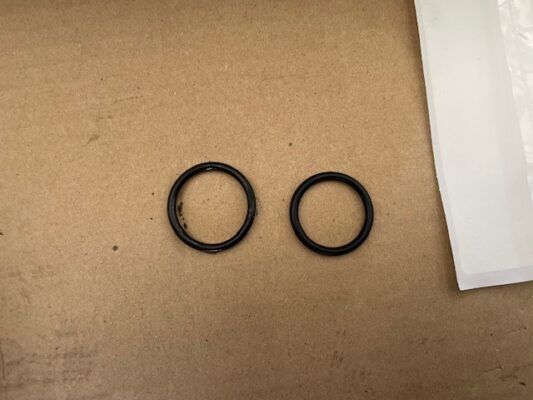

↑ブローバイチューブが刺さる所のOリング交換。
↑ここです。

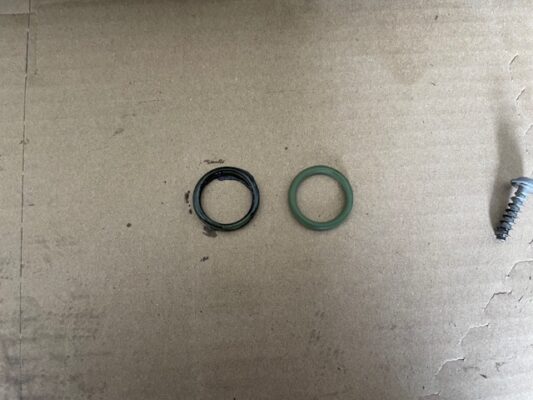

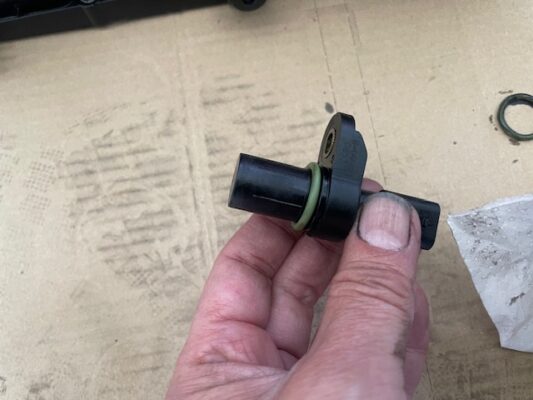

↑カムポジションセンサーのOリング交換。
↑ここです。

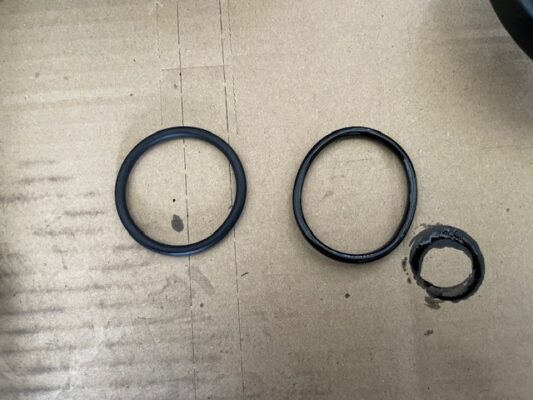

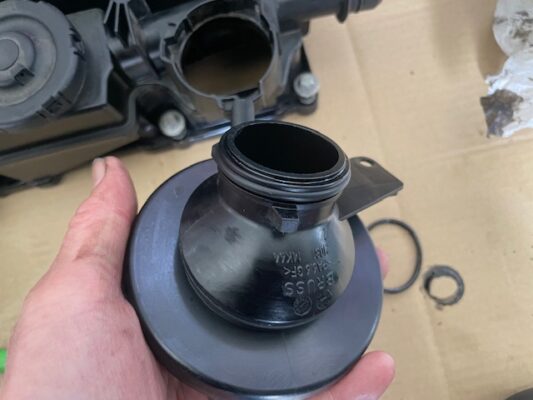

↑オイルフィラーキャップのベースOリング交換。
↑ここです。

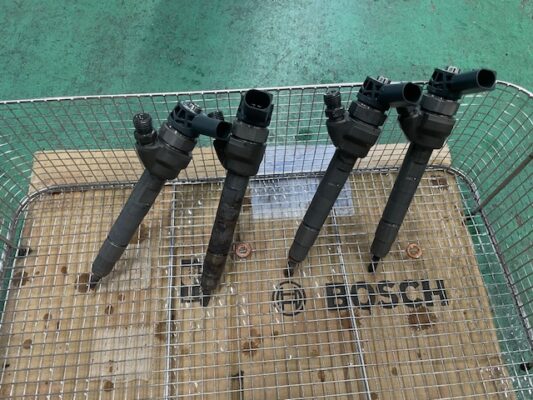

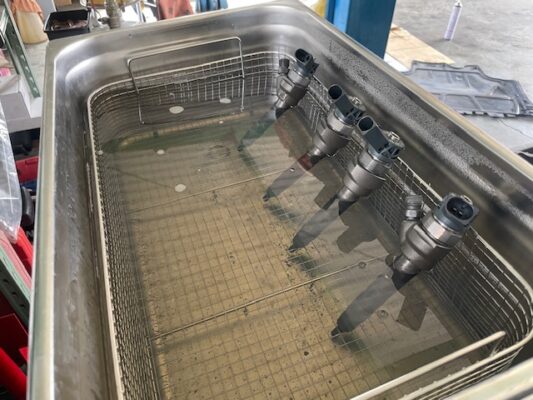

↑外したインジェクターは、超音波洗浄機で汚れを落とします。
↑２～３時間くらい洗浄しました。

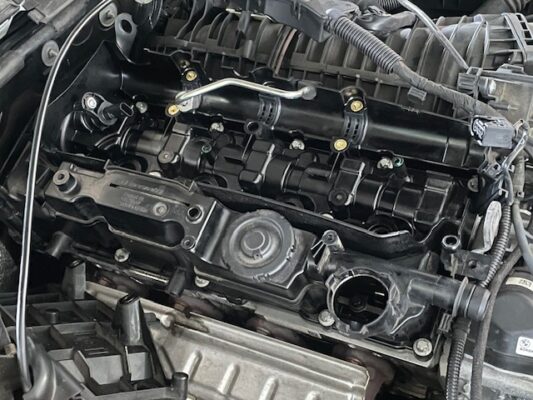

↑ヘッドカバーを取り付けし、規定トルクで締め付け。
↑インジェクターホール内も汚れている為、
↑清掃ツールで、
↑綺麗になりました。
↑そして組付け。
↑フロントブレーキ、ハブの錆対策。

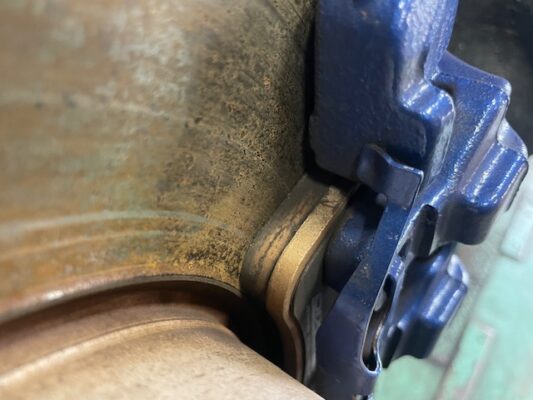

↑パッド残量、8.0ｍｍ。

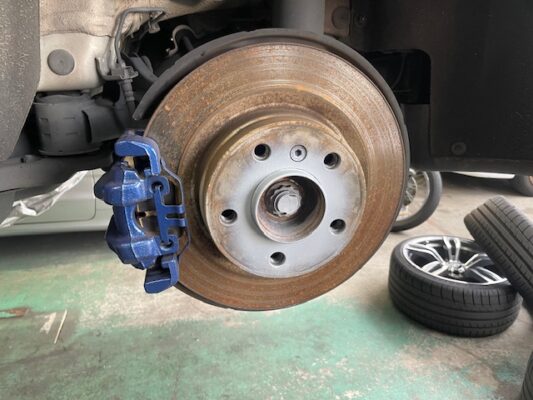

↑リアもハブの錆対策。
↑パッド残量、7.5ｍｍ。

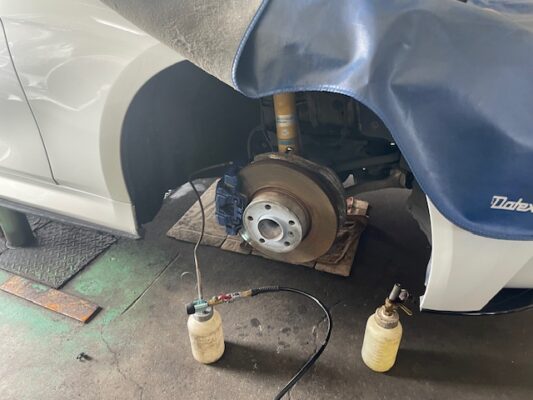

↑ブレーキフルード交換の様子。

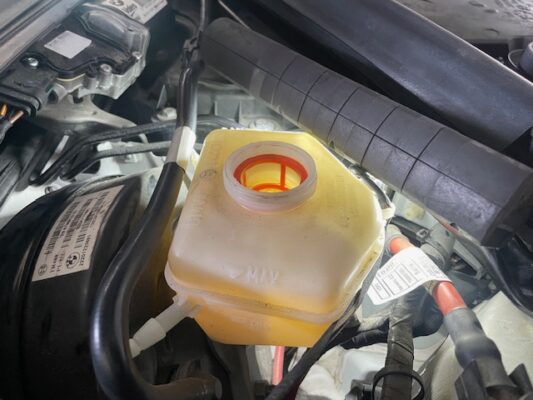

↑交換前。 各ブレーキキャリパーより古いフルードを排出し、

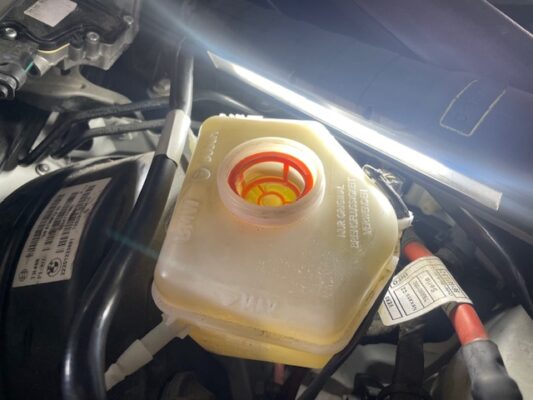

↑交換しました。
↑冷却水には、クーラントブースターを補充しました。

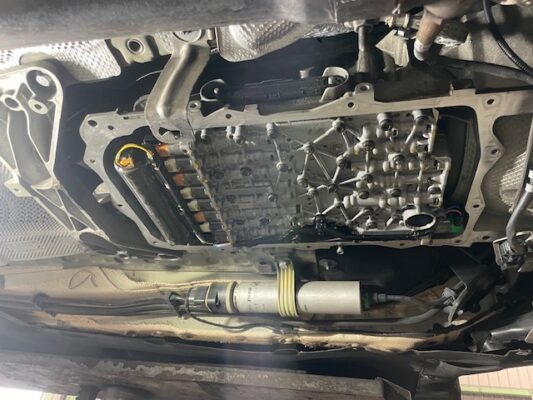

↑ATFと、フィルター交換のため排出し、

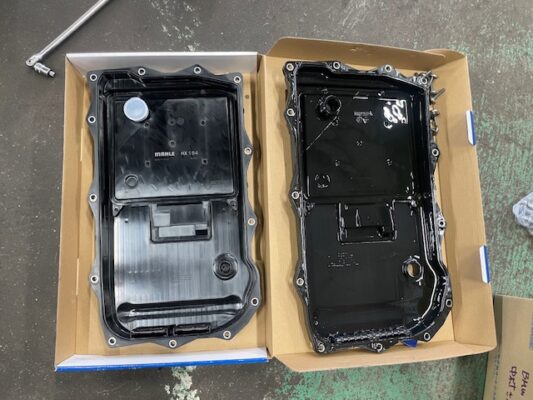

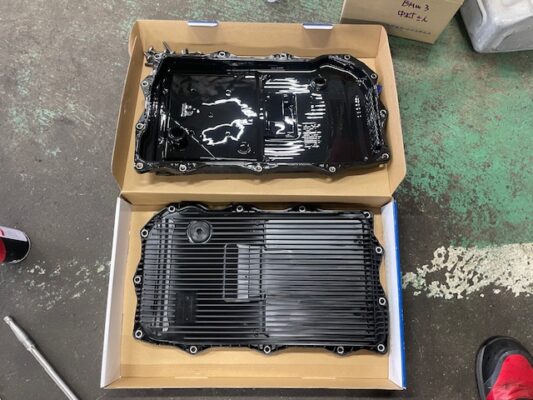

↑オイルパン一体のフィルターを外し交換します。
↑外したオイルパンには、そこそこ鉄粉付着ありました。
↑取り付け面を綺麗にして、
↑新しいオイルパンを取り付けし、温度管理にてオイルレベルを調整。
↑以上が今回の整備内容です。 ご入庫いただき、ありがとうございました。
